捷牛【2D+3D】笔电外观检测技术

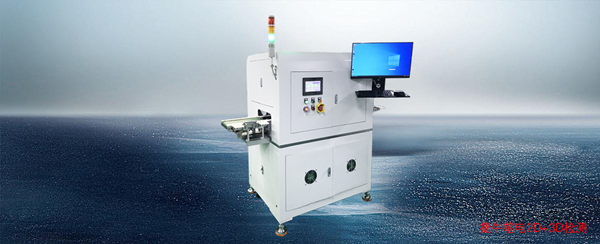

                                                                       设备图片

近年来，我们经常会听到诸如“人工智能”、“工业智造”、“智能机器人”、“机器视觉”、“智能自动化”等等这些比较新奇而又热门的词汇。是的，随着科技的不断进步，互联网、物联网的不断连通，智能化的不断升级发展，我国的工业制造正在发生着质的飞跃，从“中国制造”逐步向“中国智造”方向发展。随着机器视觉和AI人工智能的迅速发展，越来越多的企业开始引进这些高端技术，为企业的发展引进新的能量。

手机、笔电作为光学检测技术的受益检测对象之一，其在不良器件缺陷问题的检测及攻克上源源不断地得到助攻和改良，品质上的把关水准也随着技术的日益提升而获得明显的成效和进步。在这个背景下，检测行业萌生了大批的商家和厂家，进一步将市场竞争推向高潮，所以那些掌握了高新技术、前沿技术以及独创性技术的专业检测供应商或许才更受检测需求商的青睐。

为适应市场需求，捷牛智能多年来不断地进行技术上的研发与革新，并针对手机，笔电检测这个庞大的领域进一步开发，目前相继推出了多款针对笔电产品检测的专业解决方案和相关技术。

2D检测

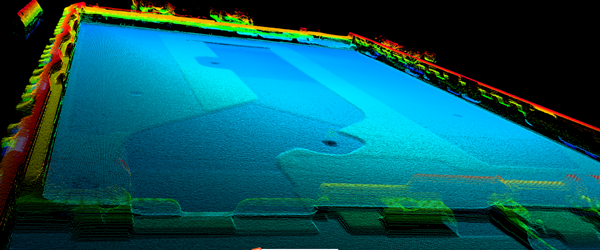

3D检测

为适应市场需求

捷牛2D+3D检测设备

采用更高标准和更高质量的工艺

拥有自主研发的功能

为客户量身定制

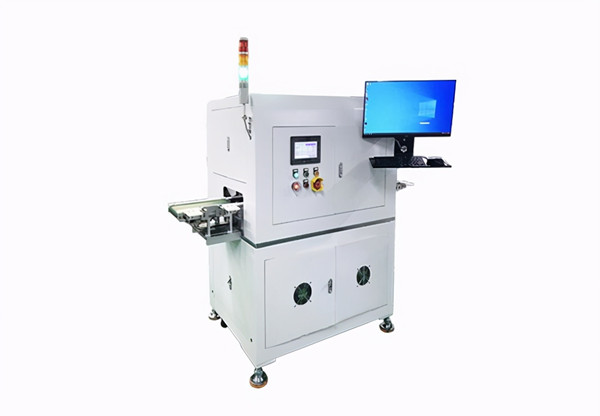

捷牛手机、笔电2D+3D检测设备

产品介绍：

本设备是一款集2D与3D于一体的统合检测设备，主要用于用手机和平板中框检测，检测产品上的辅料有无、混料、错位，LOGO及字符丝印模糊、断线、完整性，螺母浮高检测等内容，兼容检测手机正反面丝印，LOGO字符，读码等，手机侧键有无，手机卡托有无等；能够大幅提高手机加工件成品的合格率。

功能体现

1. 可检测天线、器件漏装、错装、混装：BTB漏装、零件反向、胶套（主副麦、扬声器等）漏装、(麦拉、导电布、弹片、铜镆、泡棉、二维码、电池)漏装、二维码读取、物料编号核对。（浮高、凹坑、倾斜等3D检测项暂不涉及，偏移等位置度检测项暂不涉及）

2.检测辅料偏移（泡沫棉、铜箔、麦拉）偏移精度＜0.5mm；

3.物料号读取：中英文、数字、符号、字母进行比对、上传等；

4.胶套顔色和机身顔色相同漏装、反向；

5.二维码识别：a.识别2mm*2mm各类型一、二维码（二维码仅支持QR码，DM码ECC200码）

b.上传比对一、二维码位数

c.MES、后台数据库对接绑定、核对反馈不良提示（MES系统必须支持对接）

d.不良信息及提示信息准确

e.一、二维码功能耗时间≤0.5S

6.丝印检测（电池盖）：a.电池盖颜色有：白、黑、蓝、红

b.电池盖表面为：高光面，需要检测镭雕丝印

c.主要检测镭雕丝印有无，根据丝印内容，判定是否混料

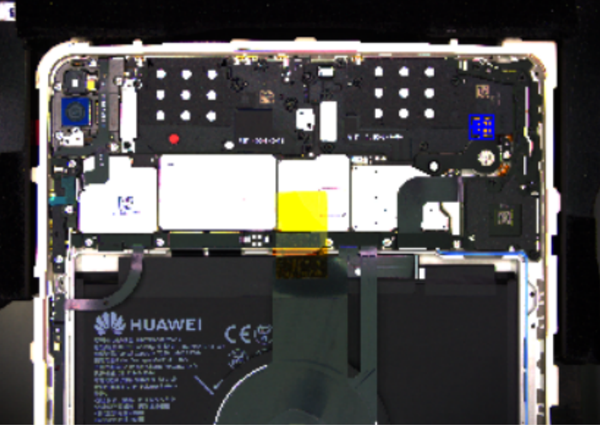

手机、笔电2D+3D检测设备检测效果图

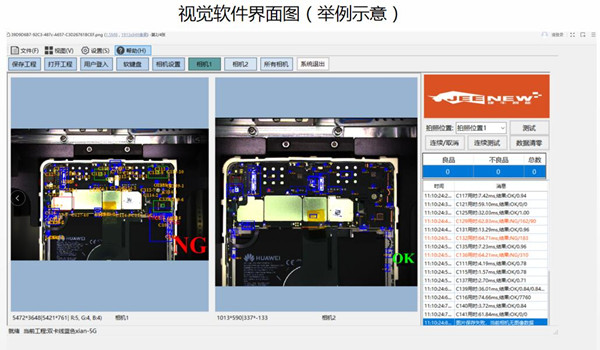

图1｜软件界面

设备检测的优点

• 1.本产品操作简单，稳定性好，检测速度快，维护成本低。

• 2.设备可以实现高精度测量，动态重复性精度达到0.05mm以内；

• 3.检测速度快，扫描过程简洁；

• 4.软件界面实时显示测量结果，清晰直观，一键测量，便于产线员工操作及实时核对数据，产线人员使用更为顺手；

• 5.视觉算法模块化，参数可调可见，非常便于调试人员调试维护，算法开发周期短，稳定可靠；

• 6.快速实现在线改动工艺流程，快速实现针对新产品的算法修改，兼容产品能力更强；

• 7、软件自主开发，准确性高，设备易于扩展，满足不同需求。

• 8、主要配件全部采用进口，稳定使用寿命长。
